卫星固定电话在室内双向通信方案

一、 项目背景

自然灾害越发频繁，传统光纤通信在自然灾害、突发事件中显得尤为脆弱，为确保公司人员安全，降低设备财产损失，我们建议采用卫星通信作为各个电站之间现场通信的备用手段。

二、 系统介绍

系统是基于卫星通信建立的一套灵活的通信系统，该系统能提高各个项目现场通信能力，在处突过程中能起到重要作用。

该通信系统具有如下功能：

1、总部/分别能用普通公网电话与电站现场语音通信；

2、电站现场能够与公网语音通信；

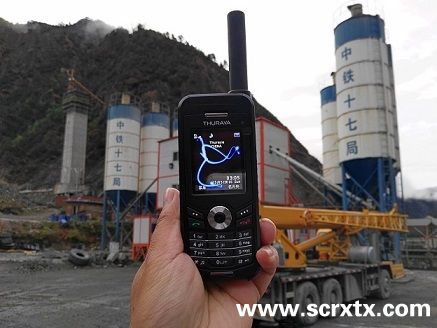

3、电站现场配备卫星手持电话，手持电话能在机动中与公网语音通信；

4、能够解决突击小分队、临时指挥中心、车载指挥中心的双向语言通信。

 该系统具有如下特点：

1、 系统投资少；

2、 安装、拆卸方便；

3、 通信费低廉；

4、 组网简单，机动性好；

5、 系统三用：固定使用、便携使用、车载使用。

三、 方案建议

1、 基于卫星通信应急语音固定通信网

基于卫星的语音通信系统的建立，能够实现指挥中心和现场时时双向语音的互联互通。该系统由     套卫星固定电话构成，分别安装在               ，卫星固定电话采用国内11位手机号码，方便公网与卫星固定电话、卫星手持电话与卫星固定电话之间互拨。卫星固定电话可以随时拆分，组合成便携式卫星固定电话、车载式卫星电话，这样可以灵活的为搭建临时指挥中心、车载指挥中心提供语言呼入和呼出通信。

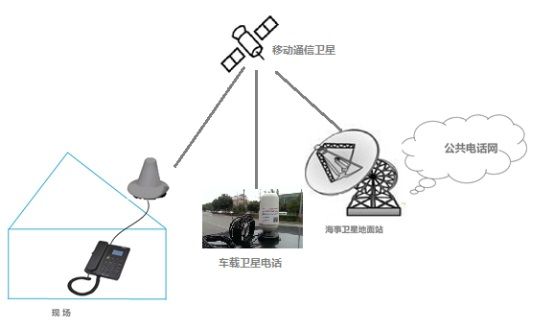

                                                                                      （卫星应急指挥电话系统拓扑图）

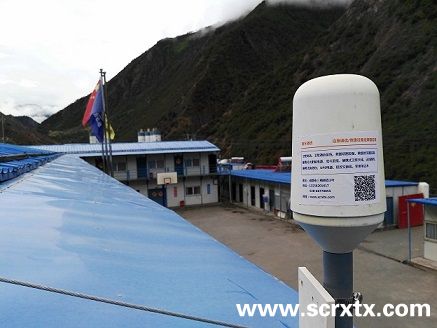

卫星固定电话介绍

【概述】

卫星固定电话单模终端是一款低费率的卫星电话产品，提供性能好的基于卫星的语音、短信及电子邮件服务。该产品可用于灾害救助、应急通信、电力通信、媒体报道、探险与科考等特殊通信，用户涉及政府、媒体、救援、石油天然气、采矿和建筑业、旅行爱好者、探险家等。

【功能简介】

Ø 卫星语音通信功能，包括来电显示，通话记录，电话簿，SIM 卡管理等；

全球卫星短信息功能，短信支持中文和英文，并实现了短信到文本 Email 互

通功能；

Ø 卫星数据传输功能，支持无线因特网接入（运营商暂未开通）；

Ø 具备 GPS 定位模组，可实时显示及报告位置信息；

Ø 可外接座机，预留系统功能扩展数据接口，可根据需求实现功能定制。

【产品特点】

Ø 卫星系统覆盖范围广，稳定可靠；

Ø 提供友好的人机交互界面，易于扩展应用；

Ø 高分辨率彩色显示屏，方便操作的键盘设计；

Ø 系统内部基于网络互联，便于设备架设以及系统集成；

Ø 通信服务音质清晰，主被叫稳定可靠；

Ø 硬件设计可靠性高，适应复杂应用环境；

Ø 基于因特网实现全球范围内的设备固件的动态升级。

【对外接口】

Ø 扩展数据接口（RS232 电平）

Ø USB2.0

【技术指标】

频率范围 工作频段：

发射: 1626.5MHz~1660.5MHz

接收: 1525.0MHz~1559.0MHz

扩展频段：

发射: 1668.0MHz~1675.0MHz

接收: 1518.0MHz~1525.0MHz

输出功率 ：33dBm

天线 阻抗 : 50Ω 波束宽度 : 180°

电源 额定电压 : 10.5‐32 VDC 额定电流: <2000mA

电脑接口 USB2.0

数据接口 接口标准: RS232 接口速率: 115200bps

使用环境

温度范围

室内单元: ‐15℃ ~ + 55℃

室外单元：‐25℃ ~ + 55℃

湿度范围 : 5% ~ 95%

存储温度 : ‐30℃ ~ +75℃

防水等级：

室外单元： IP67

室内单元： IP54
