便携卫星视频指挥系统设计方案

一、概述

   瑞宇通信开发的便携卫星视频指挥系统(BGAN-Video-Portable），是基于海事卫星BGAN网络传输的实时视频通信系统。系统由卫星链路通信技术、视频编解码传输技术、IP网络通信技术整合而成。卫星通信具有独立组网，不受距离限制，不受气象条件影响，全天候、全方位快速搭建通信网络等优点。实时视频通信是直接、有效、可信的指挥通信手段。决策领导通过观看前方实时回传的音视频，能够真实掌握评判现场事态状况，为现场指挥处置提供决策依据。

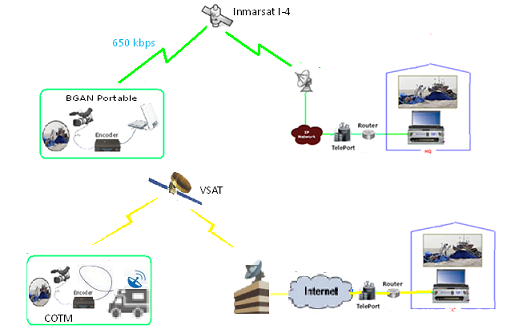

   本新一代卫星视频系统由sinotenden提供，现场设备（DV、腰挂式视频单兵、便携卫星终端、便携装备箱、动中通VSAT）、指挥中心设备（光纤宽带网络及设备、8U视频解码器、多路视频同屏器、语音互动指挥通话系统设备）、卫星BGAN或thuraya IP链路优化设计（架设现场到指挥中心之间的通信链路）组成。

二、系统功能

【2.1】单兵便携：各个现场设备装备箱，均可1人携带和完成操作。

【2.2】8路现场视频回传同屏，6路便携卫星BGAN，2路动中通车（不在本方案阐述）。

【2.3】每个现场信道回传650 Kbps，BGAN-HDR技术整合卫星专网优化链路设计。

【2.4】 卓越的视频编解码技术，专为卫星BGAN thuraya IP网络而设计，兼容所有IP网络视频传输稳定、流畅、清晰。

【2.5】 多对一视频显示，多达8点现场回传视频同步同屏播放。

【2.6】各路视频质量，全标清Full D1单向，分辨率720×576，流畅度25帧/秒。

【2.7】单路或多路语音互动指挥通话系统，指挥中心领导在审视实时视频过程中，对现场人员进行实时语音指挥互动。

【2.8】视频编解码设备兼容混合卫星系统（包括BGAN的L波段和VSAT的Ku波段网络）。

【2.9】系统设计容量为16个现场视频，留有8个现场视频扩展容量。

三、现场设备

【3.1】视频采集设备：手持DV摄像机，HDMI输出。
选用SONY CX405或CANON同产品。

【3.2】腰挂式视频单兵终端
腰挂式视频单兵终端Wearable Encoder
尺寸: 115×130×30mm重量:650克，功率10W

视频接入口: SDI、HDMI  I/O

内置电池续航：连续视频3小时。

功率: 10 W   重量: 650克（含电池）

尺寸: 126Х128Х30 mm （中文传呼机大小）

3.3】便携卫星BGAN终

BGAN Hughes 9211-HDR卫星终端，享650 kbps的强大传输能力。

【3.4】现场卫星视频装备箱：装载所有现场视频采集传输设备，

包括DV、腰挂视频单兵、便携BGAN终端，电源适配器等配件。

四、指挥中心设备
光纤宽带网络接入（用户自备）、路由器、视频解码器、视频同屏器、机柜式键盘显示器连控制切换器、语音双向指挥互动通话系统。
