| 业务介绍 |
| 宽带卫星业务是瑞宇通信采用IPSTAR卫星系统资源，为客户提供具有三层交换功能的卫星IP型数据接入业务和具有二层透明传输电路的卫星数据专线业务，满足客户在没有地面网络覆盖的区域使用卫星通信进行专线连接和宽带互联网接入的需求，应用于移动中继连接及稀流量区域的移动通信网覆盖，为客户提供天地一体的综合解决方案，同时也满足发生自然灾害或突发事件时的应急通信需求。 |
| 1、业务特点 |
- 适用于地面网络不能到达的地区
- 网络结构简单，组网灵活
|
|
|

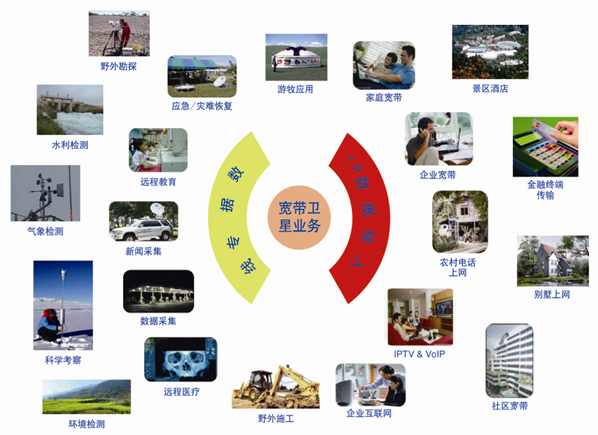

| 2、主要应用 |
 |
|
|
| 终端产品 |
| 1、室内终端 3200型 |
 |
特点
- 下行速度可达到4 Mbps
- 上行速度可达到 2 Mbps
- 适应性编码和调制 (ACM)
- 乘积码译码
|
|
|
| 技术规格 |
| 物理尺寸： |
25.075*20.974*5.969(高*宽*长) 厘米 |
存 储： |
32 MB 固态驱动 |
| 毛 重： |
大约 1.2 公斤 |
电 源： |
110 to 240 VAC 及可选乡村应用型+12 VDC |
| 运行温度： |
0℃ to 50℃ |
功率消耗： |
670 mA @ 110 VAC or 73.7 W
335 mA @ 220 VAC or 73.7 W |
| 存储温度： |
-30℃ 到 65℃ |
|
|
| 接 口： |
10/100 Mbps Ethernet (RJ-45) |
| 支持协议： |
带有TCPA功能的UDP/TCP/IP 内置DHCP 服务, 可设置 IP address, IP 组波, GRE 隧道 (no TCPA) |
|
| 调制和编码配置： |
QPSK, 8-PSK 和 TPC |
| IF接收发射频率： |
接收 1550-2050 MHz/传输 950-1450 MHz |
| RF输入阻抗 ： |
75 Ohm |
| 输入信号电平 ： |
-65 dBm 到 -20 dBm |
|
|
|
| 2、室内终端 9200型 |
 |
特点
- 下行速度可达到4 Mbps
- 上行速度可达到 2 Mbps
- 支持动态链路分配
- LED指示灯
- 内置处理器
|
- 为语音服务提供 H.323 应用软件
- 电涌和短路保护
- 散热性好，全面防震、防尘
- 乘积码译码
|
| |
- 适应性编码和调制 (ACM)，可在高稳定性和抗恶劣天气条件下使用
- 支持 UDP, TCP/IP 和 TCPA, DHCP, NAT, 组播, 具有TCPA加速的GRE 隧道
|
|
| 技术规格 |
| 物理尺寸： |
16*46*55(高*宽*长) 厘米 |
存 储： |
32 MB 固态驱动 |
| 毛 重： |
大约 6 公斤 |
电 源： |
110 到 240 VAC |
| 运行温度： |
0℃ to 50℃ |
功率消耗： |
670 mA @ 110 VAC or 73.7 W
335 mA @ 220 VAC or 73.7 W |
| 存储温度： |
-30℃ 到 65℃ |
|
|
| 接 口： |
10/100 Mbps Ethernet (RJ-45) |
| 支持协议： |
带有TCPA功能的UDP/TCP/IP 内置DHCP 服务, 可设置 IP address, IP 组波, GRE 隧道 |
|
| 调制和编码配置： |
QPSK, 8-PSK 和 TPC |
| IF接收发射频率： |
接收 1550-2050 MHz/传输 950-1450 MHz |
| RF输入阻抗 ： |
75 Ohm |
|
|
|
| 应用案例 |

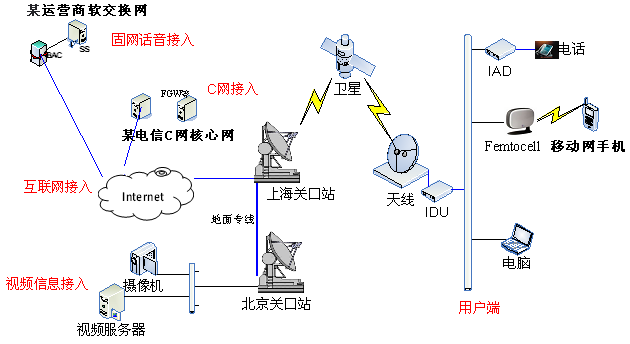

| 1、综合接入 |
| 示意图 |
 |
| 实际应用案例 |
- 地处某些偏远地区的煤矿、果园等中小企业，地面宽带网络无法覆盖，因而利用IPSTAR卫星宽带接入服务满足了宽带接入的需求。
- 泰国村村通宽带项目，校校通宽带项目（安装超过5万套端站）。
- 澳大利亚宽带联通项目（约安装8万套端站）。
|
|
|

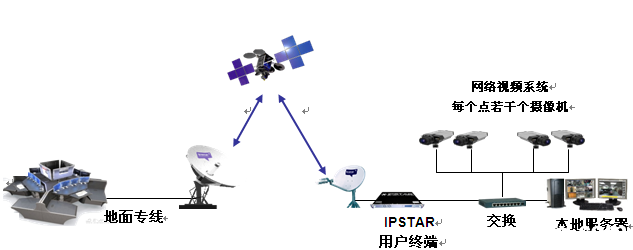

| 2、视频监控 |
| 示意图 |
 |
| 实际应用案例 |
- 在512汶川地震后对唐家山堰塞湖进行实时视频监控，画面提交指挥中心供决策使用，同时通过中央电视台向观众转播。
- 某石油管理局地研院钻井平台实时监控项目，利用IPSTAR系统，实时监控钻井平台和重要地点，同时提供数据传输和VOIP服务。总共部署超过70套小站，每个小站连接4个摄像头，将全方位画面实时传送至中心点办公室。
|
|
|

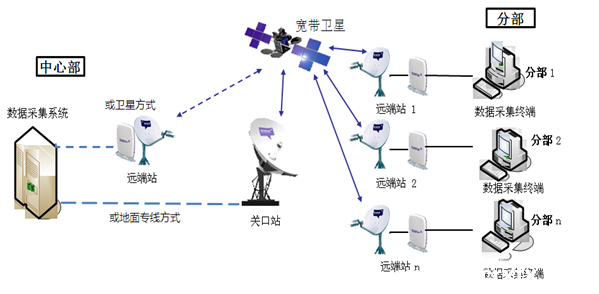

| 3、数据采集 |
| 示意图 |
 |
| 实际应用案例 |
- 某石油：将野外勘探、钻井平台的数据实时传送回基地，并提供远网内VoIP电话服务。
- 某地震局：将各地震监控点的数据实时传送回地震局（数十套端站）。 某煤矿企业：将各矿瓦斯浓度等安全生产数据实时传送回安监局，并通过视频监控煤矿的安全生产情况。
|
|
|

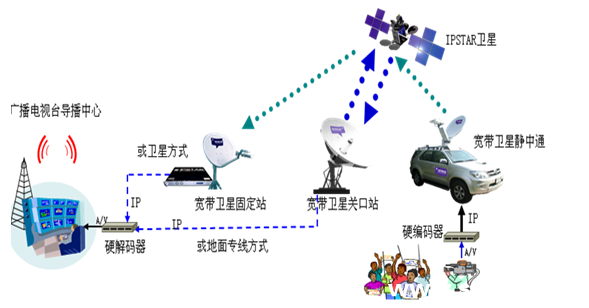

| 4、新闻采集和直播 |
| 示意图 |
 |
| 实际应用案例 |
- 汶川地震期间，某卫视、某电视台对抗震救灾活动进行实时新闻报道。
- 某网站，2007年开始在西藏等偏远地区在线采集实时网络新闻服务。2008年实时直播珠峰火炬活动和奥运实况。
- 某网站，2008年底为房产频道展会提供实时新闻服务。
- 某网站，在2009年全国两会上提供实时网络新闻直播。
|
