中远距离低带宽无线数据视频通信方案

由于受地理环境、施工难度、建设成本、传输距离等因素的影响，无法利用有线方式进行数据通信，成都瑞宇通信推出中远距离无线数据通信系统可以解决低带宽下的小数据通信和视频传输，该系统无论从建设成本、施工周期、传输距离、安全性等综合因素考虑都具有很高的性价比。系统点对点的数据通信结构如下：

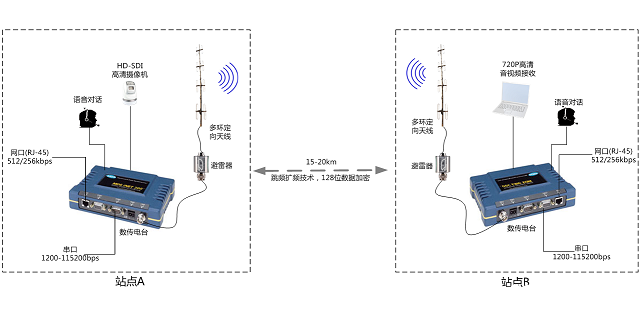

结构设计示意图

无线数传通信系统是一种具有先进跳频、扩频技术，性能稳定，长距离高速率传输的工业级无线数传系统，两套系统之间通过无线传输方式建立起专网从而进行数据通信，用户可以把关键业务信息通过以太网或串口网关连接在一起。UL标准一级二类恶劣使用环境，工作温度范围非常宽，专为野外恶劣环境设计。

设备特性：

Ø 支持一路LAN口数据应用接入及两路串口数据通信

Ø 支持1路HDMI或HD-SDI高清视频信号输入

Ø 支持200kbps带宽下720P高清视频的传输

Ø 支持TF卡存储，定时录像

Ø 支持GPS/北斗双模定位，可查看实时位置（需要PC具备离线地图包）（可以选）

Ø 支持远程参数配置和修改，实时浏览视频和音频对讲

Ø 宽电压供电设计，满足户外供电需求

基本参数

· 传输速率：512/256 Kbps 用户可自定义空中速率； 串口速率：1,200-115,200 bps
· 工作频率：336-344 MHz
· 扩频模式：跳频扩频

· 传输距离（256Kbps）

       一般固定传输距离：24公里
      最大固定传输距离：50公里
· 传输距离（512Kbps）

        一般固定传输距离：13公里
        最大固定传输距离：24公里

· 视频传输：200kbps带宽下720P高清视频传输

电源功耗：

· 输入电压：10-16 Vdc (标准13.8 Vdc 2A)

射频参数：

· 载波功率：0.1-5w (20-37 dBm)
· 输出阻抗：50欧姆
· 无线带宽：316.5 KHz
· 调制方式：CPFSK
· 接收灵敏度： -97 dBm @ 512 Kbps 10-6BER
　　　　　　    -101 dBm @ 256 Kbps 10-6BER

物理接口：

· 以太网口：10BaseT, RJ-45
· 串口： COM1: RS-232/V.24, DB-9F, DCE 　
· 串口： COM2: RS-232/V.24, DB-9M, DTE

· 北斗/GPS天线接口：SAM孔座

· 高清视频接口：HD-SDI

· 音频I/O接口：3.5mm二合一音频口
· 数据天线接口：TNC 阴头
· 指示灯：Lan, Com1, Com2, Power, Link

通信协议：

· 无线协议：CSMA/CA 载波侦听多路访问/冲突回避
· 以太网协议：IEEE 802.3, Spanning Tree (桥接), IGMP, IP (DHCP, ICMP, UDP, TCP, ARP)

· 视频编解码：H.264, H.265
· 串口协议：PPP，Modbus, DNP.3, DF1, BSAP

网络管理：

· HTTP(内置WEB SERVER)，TELNET，本地串口配置
· SNMPv1/v2/v3, MIB II, 企业MIB
· SYSLOG
· MDS NETview MS.

环境参数：

· 工作温度：-30℃ ～ +60℃
· 湿度：95% 40℃非冷凝
