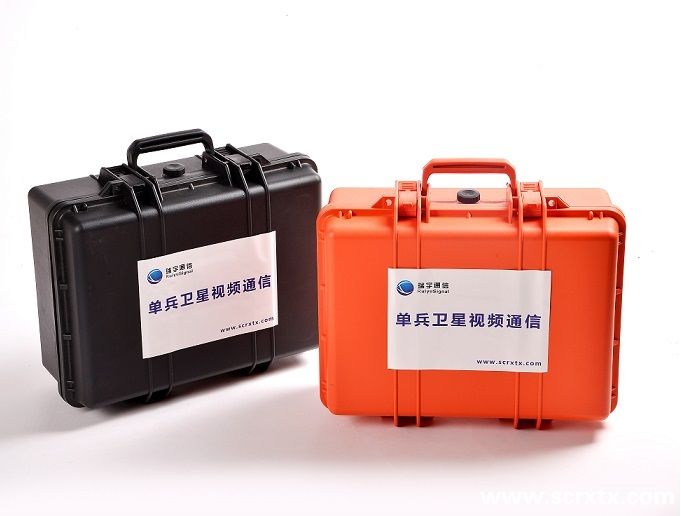

单兵卫星视频通信系统

该系统针对目前应急指挥调度过程中存在实际需求和现有系统不足，并本着设备小型化，功能实用性、使用简便化、展开快速化等设计理念研发。系统集成国际领先的音视频编解码处理技术及3G/4G无线通信、卫星网络通信等技术，更能够贴近应急指挥行业的实际需要，满足常规条件及特殊环境的正常使用，可通过个人携带及车辆部署的方式实现应“静中通”和“动中通”，保证指挥调度工作全程不间断。

系统平台适用于大、中、小型需要跨地域、跨部门的指挥系统平台建设，为指挥部门应对各种突发事件、应急演练、综合调度等提供有力的指挥手段和通信工具。

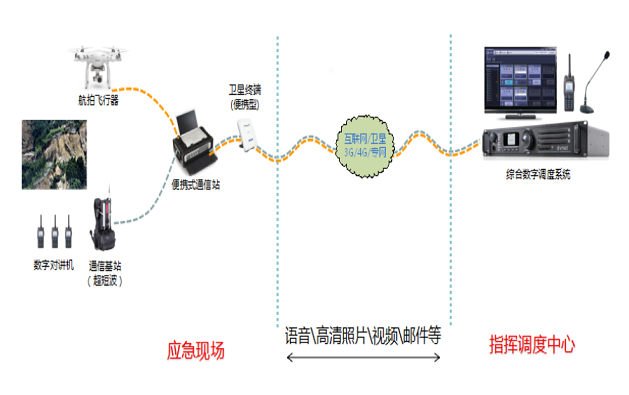

系统拓扑结构示意图

一、系统功能

1、数字化、本地化指挥调度

实现事件现场指挥人员、移动通信指挥车辆、指挥中心之间组建语音调度网，打破距离的限制，实现虚拟的本地化综合指挥，确保超清晰语音指令准确下发到群组或个人，支持拨号呼叫指定群组成员，实现直接精准调度。

2、多网融合的应用环境

支持3G/4G、卫星、有线等网络链路,采用常规应用与特殊环境应用相结合的通信链路设计，保证系统在各种网络环境下的正常使用，提高传输效率，节约传输成本，摆脱环境制约。

3、高清视频低带宽传输

采用行业领先的H246、H.264+的视频编码技术，以适应宽带卫星链路在高延时、低带宽的网络环境下，音频、视频图像的高清传输，同时支持设备录像和指挥中心录像功能。

4、系统定位功能

设备集成GPS和北斗定位功能，指挥中心可查看现场人员和车辆的实时位置和运动轨迹回放。

5、支持应用扩展功能

提供网络数据扩展接口，便于现场办公设备的数据上传，消息发送、照片发送、邮件收发、OA办公等应用接入。

6、支持系统对接功能

系统终端可提供标准的高清HD-SDI、HDMI视频接口，允许无人机视频、无线单兵视频、高清摄像头视频接入；综合数字调度系统后台支持与第三方的综合语音调度系统对接，支持与指挥中心多媒体控制系统对接。

二、系统特点

u 便携设计，自带电源

产品支持个人携带和车辆部署使用。车辆部署对车辆无要求，无需对车辆进行改装、使用时放上去，不用使收置到库房即可。自带电源设计，满足长时间的工作要求，同时支持外部电源供电。

u 功能丰富，实用性强

产品功能丰富，支持视频、对讲、录像存储、图片抓拍、云台控制、GPS定位等，实用性强。

u 网络适应，实时图像

产品基于3G/4G网络，同时支持卫星网络的接入。可根据不同网络状况，速率适配，可变帧率，快速反应，实时采集传输现场图像，稳定流畅。

u 稳定可靠，扩展兼容

产品采用嵌入式操作系统，稳定性高，结构紧凑，发热量低。电源、信号线等与外界交互的地方进行防雷击、防静电等设计，芯片选型材采用工业级产品，接口规范，扩展兼容。

u 操作简单，人性设计

产品操作简单，部署方便，展开迅速，人性化设计，系统平台采用C/S模式，图形界面交互，产品分级管理，统一部署，可通过网络远程升级，实现远程维护。

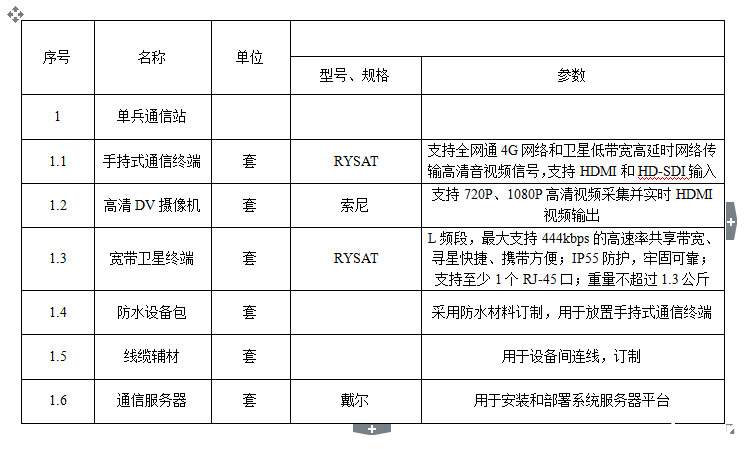

三、系统配置一览表

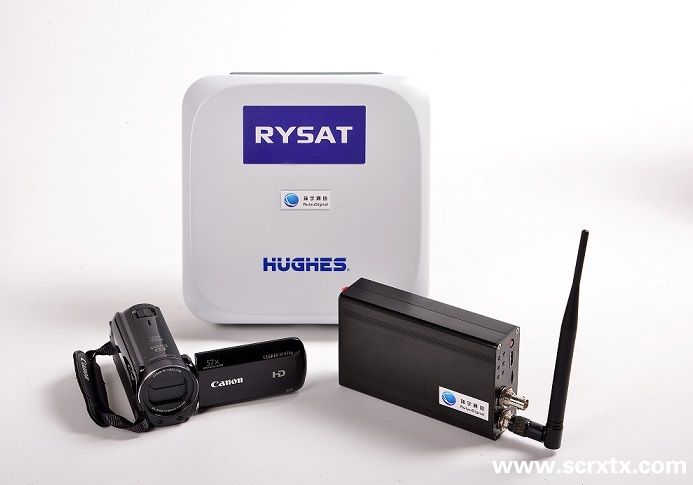

四、单兵卫星视频通信系统硬件技术参数

1、手持式通信终端技术参数

网络支持：移动、联通、电信的3G/4G网络和卫星网络

视频输入：HDMI和HD-SDI高清视频输入

音频输入：3.5mm话筒、耳机二合一接口

视频编码：H.264、H.265

音频特性：G.711音频压缩、带纠错和加强功能

视频分辨率：D1、720P、1080P

传输码流：4G网络支持1080P高清传输，卫星网络支持720P高清视频传输

电源：内置锂电供电，工作时间在6小时以上

定位：GPS/北斗双模定位

温度&湿度：—10~60℃  45%~85% RHG

尺寸：不大于145x 86 x 38mm(不含天线)

材料：全铝制外壳

携带方式：腰带夹扣或设备包

2、高清DV摄像机技术参数

传感器像素：300万以上

动态有效像素：200-299万

光学变焦倍数：31-50倍

影像处理器：DIGIC DV 4 高速影像处理器

影像稳定器：光学影像稳定系统(镜头位移型)和电子影像稳定系统(纵轴和横轴防抖采用电子式)，具备智能IS功能(*只适用自动模式/婴儿模式)

录制格式：AVCHD MPEG-4 AVC/H.264(High Profile)和MP4(High/Main Profile)

图像记录：JPEG DCF(相机文件系统设计规则)，兼容Exif 2.3版

视频记录：AVCHD/MP4,支持1920x1080/50P记录

音频记录：AVCHD：杜比数码 双声道 (取样率48kHz，16位) MP4：MPEG-4 AAC-LC双声道 (取样率48kHz，16位)

    存储介质：单卡槽(SD/SDHC/SDXC)

输入输出接口：USB、分量输出、复合输出、HDMI、麦克风电池：智能锂电池BP-727

尺寸：不大于55×60×120mm (不含握带)

液晶屏尺寸：3.0英寸(16:9)触摸屏

重量：不超过240克(不含握带)

3、宽带卫星终端技术参数

工作频段：L频段

数据指标：，支持444kbps的高速率共享带宽

接口：以太网- RJ-45

工作环境温度：

由外部直流电源供电 -25°C 至+55°C

仅由电池供电 0°C至+55°C

工作湿度&湿度：95% 无冷凝（温度为+40°C 时）

储存环境温度

包含电池：-20°C至+60°C

不含电池：-25°C至+80°C

相对湿度：95% 无冷凝（温度为+80°C 时）

水及灰尘（入口保护）：IP 55 — 终端

电源：交流(AC) 或直流(DC)、经由外部适配器的交流外部电源100–240 V 交流(50-60Hz)

电池供电：发送时间1.5 小时（速率为384kbps）待机时间：30小时

电池类型：锂离子电池。可充电

输入电压：10-19 V 直流 3.4A

重量：小于1.4 公斤 （终端和电池）

尺寸：长度：216 毫米X宽度：216毫米X厚度：45毫米

4、通信服务器技术参数

网络配备：具备静态公网IP地址和端口，不低于20M独立带宽；

硬件配置：至少双核2.0G CPU/4G 内存/1个千兆网口/250G SATA硬盘/300W 电源

操作系统要求：安装WINDOWS 7 或 Windows 2008 server操作系统

系统平台服务器特性：

  具有用户认证管理、音视频信号接收、分布式中心存储整理、可视化调度控制、虚拟本地语音调度网、日志管理等功能；

u按照需求可以扩充和级联综合调度数字系统，实现纵向的上下级部门指挥中心联合指挥调度；

u可以同时观看20路通信站的视频信号；

u可以发起和各远程终端语音通话；

u客户端软件内置google、百度等在线地图，可以实时显示各远程终端的位置信息在电子地图上。
